沉錫工藝

發布日期： 2022-10-20 11:34:55 閱讀量： 899

深圳市鑫河盛電子科技有限公司

　　PCB沉錫工藝是為有利于SMT與芯片封裝而特別設計的在銅面上以化學方式沉積錫金屬鍍層，是取代Pb-Sn合金鍍層制程的一種綠色環保新工藝，已廣泛使用與電子產品（如線路板、電子器件）與五金件、裝飾品等表面處理。

　　一、沉錫工藝特點

　　1.在155℃下烘烤4小時（即相當于存放一年），或經8天的高溫高濕試驗（45℃、相對濕度93％），或經三次回流焊后仍具有優良的可焊性；

　　2.沉錫層光滑、平整、致密，比電鍍錫難形成銅錫金屬互化物，無錫須；

　　3.沉錫層厚度可達0.8-1.5μm，可耐多次無鉛焊沖擊；

　　4.溶液穩定，工藝簡單，可通過分析補充而連續使用，無需換缸；

　　5.既適于垂直工藝也適用于水平工藝；

　　6.沉錫成本遠低于沉鎳金，與熱風整平相當；

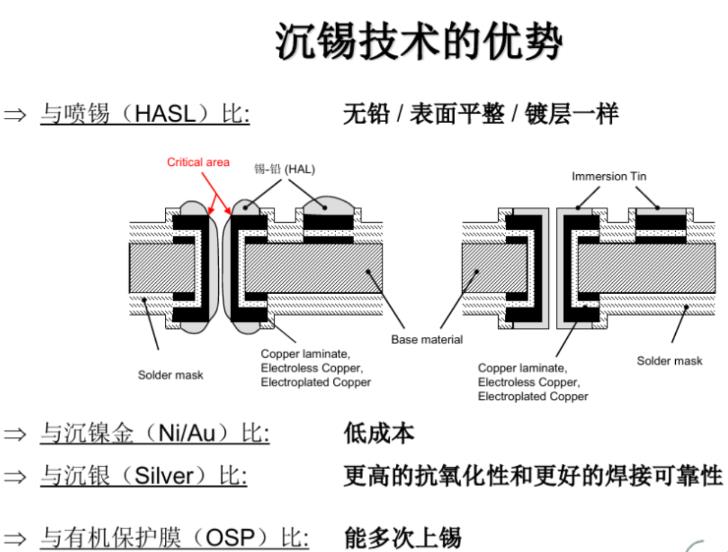

　　7.對于噴錫易短路的高密度板有明顯的技術優勢，適用于細線高密度IC封裝的硬板和柔性板；

　　8.適用于表面貼裝（SMT）或壓合（Press-fit）安裝工藝；

　　9.無鉛無氟，對環境無污染，免費回收廢液。

　1.開缸成分：

　　M401酸性除油劑……….100ml/L

　　濃H2SO4…………………50ml/L

　　DI水……………………..其余

　　作用：除去電路板表面油污，氧化層和手指印。此除油劑與目前市面上常見的所有阻焊油墨都兼容。

　　2.操作參數：

　　溫度：30-40℃，最佳值：35℃

　　分析頻率：除油劑，每天一次

　　控制：除油劑80-120ml/L，最佳值：100ml/L

　　銅含量：小于1.5g/L

　　補充：M401，增加1％含量需補充10ml/L

　　過濾：20μ濾芯連續過濾，換缸時換濾芯。

　　壽命：銅含量超過1.5g/L或每升處理量達到500呎。

　　四、Microetch微蝕：

　　1.開缸成分：

　　Na2S2O4……………….120g/L

　　H2SO4…………………40ml/L

　　DI水………………….其余

　　程序：①向缸中注入85％的DI水；

　　②加入計算好的化學純H2SO4，待冷卻至室溫；

　?、奂尤胗?jì)算好的Na2S2O4，攪拌至全溶解；

　?、苎a(bǔ)DI水至標準位置。

　　2.操作參數：

　　溫度：室溫即可

　　分析頻率：H2S04，每班一次

　　銅含量，每天一次

　　微蝕率，每天一次

　　控制：銅含量少于50g/L

　　微蝕率：30-50μ，最佳值：40μ

　　補充：Na2S2O4，每補加10g/L，增加1%的含量

　　H2SO4，每補加4ml/L，增加1%的含量

　　壽命：銅含量超過50g/L時稀釋至15g/L，并補充Na2S2O4 和H2SO4

　　五、Predip預浸：

　　1.開缸：10% M901預浸液；其余：DI水

　　用途：在沉錫前濕潤微蝕出的銅面，此預浸液對任何阻焊油墨都沒有攻擊性；

　　2.操作參數：

　　溫度：室溫

　　分析頻率：酸當量，每天一次

　　銅含量：每周一次

　　補充：酸當量，每添加100ml/LM901，增加0.1當量

　　液位：以DI水補充

　　過濾：20μ濾芯連續過濾

　　壽命：與沉錫缸同時更換

　　3.廢水處理：與后處理廢液中和后過濾出固體物質。

　　六、Chemical Tin沉錫：

　　1.設備：預浸和化學錫缸均適用；

　　缸體： PP或PVC缸均可；

　　擺動：PCB架在缸內擺動，避免氣體攪拌；

　　過濾：10μ濾芯連續過濾；

　　通風：建議15MPM通風量；

　　加熱器：鈦氟龍或石英加熱器；

　　注意：不能有鋼鐵材料在缸內

　　2.開缸：100% Sn9O2 沉錫液開缸，此沉錫液對任何阻焊油墨都沒有攻擊性；

　　3.操作參數：

　　錫濃度：20-24g/L，最佳：22g/L

　　硫脲濃度：90-110g/L，最佳：100g/L

　　磺酸含量：90-110ml/L，最佳：100ml/L

　　銅離子濃度：最高8g/L時，必須冷卻過濾；

　　溫度：70-75℃

　　時間：10-15分鐘

　　4.沉錫液的維護：

　　沉錫液維護簡單，主要成分可通過分析補充，使其保持在最佳工藝范圍內：

　　①每加入12ml/L沉錫液可提高1g/L的錫濃度，使錫濃度保持在20-24g/L之間；

　?、诿考尤?0ml/L 10％硫脲溶液可提高硫脲1g/L，使硫脲濃度保持在90-110g/L之間；

　?、郯捶治鲋笛a(bǔ)充有機磺酸的含量，使其保持在90-110ml/L之間；

　　④蒸發損失可用去離子水補充液位。

　　5.成份分析：

　　1)錫的分析：

　　①試劑：0.1N碘溶液、30％硫酸溶液、淀粉溶液

　?、诜治霾襟E：

　　a) 準確吸取2ml溶液到250ml燒瓶中；

　　b) 加入15ml 30％硫酸溶液；

　　c) 加入100ml去離子水；

　　d) 加入2ml淀粉溶液；

　　e) 用0.1N標準碘溶液滴定至蘭紫色終點，記錄毫升數V；

　　計算：錫含量Sn(Ⅱ)(g/L)＝2.69V；

　　2)有機磺酸的分析：

　?、?試劑：

　　a）10％Mg EDTA溶液：加122.76g Na2EDTA 2H2O和39.6g MgSO4到800ml的去離子水中，用1N NaOH溶液調節PH值至7，再加水至1000ml；

　　b）蘭指示劑溶液或0.1％乙醇溶液；

　　c）0.1N標準NaOH溶液。

　?、?分析步驟：

　　a）準確吸取1.0ml沉錫液到250ml燒瓶中，加入100ml去離子水；

　　b）加入2ml Mg EDTA溶液及5滴溴酚蘭指示劑溶液；

　　c）用0.1N標準NaOH溶液滴定至溶液由黃色變?yōu)榫G色終點(PH6.7)，記錄毫升數V；

　　計算：有機磺酸(g/L)＝9.61V

　　3)硫脲的分析：

　?、?分析步驟：

　　a）將沉錫槽內取出的樣品溶液冷至室溫，然后過濾，收取濾液；

　　b）準確吸取2ml濾液至200ml容量瓶中，加去離子水至刻度，混勻；

　　c）準確吸取5ml稀釋液至1000ml容量瓶中，加去離子水至刻度，混勻（即總共稀釋兩萬倍）；

　　d）用紫外光光度計于236nm處，10mm石英比色皿，以去離子水為參比，測定稀釋液的消光值；

　　計算：硫脲(g/L)＝128×消光值

6.影響沉錫速率的因素：　

　1)溫度的影響：在40℃至80℃的區間，沉錫速率隨溫度的升高而加快；

　　2)時間的影響：錫層厚度隨時間的延長而增加，但在60℃下20分鐘后厚度趨于穩定，因此生產上選擇在60℃下沉錫10-12分鐘，可以得到1.5μm(60微英寸)足夠厚的錫層。

　　3)錫濃度的影響：沉錫速度隨著錫濃度的增加而上升，但沉錫層的外觀幷不隨著錫濃度的升高而有任何變化，因此增加錫濃度是提高沉錫速率的有效方法之一；

　　4)有機磺酸濃度的影響：沉錫的速率隨有機磺酸的濃度上升而加快，當有機磺酸的含量超過110g/L后，速率基本不變，但當有機磺酸濃度低于50ml/L時所形成的錫層會呈霧狀；

　　5)硫脲濃度的影響：沉錫速率隨硫脲濃度的上升而加快，但硫脲濃度超過250g/L時，錫層外觀變得粗糙、毛刺多。
